No uso real de baterias, muitas vezes são necessárias alta tensão e grandes correntes, que precisam conectar várias baterias em série ou em paralelo (ou ambos), chamamos isso de bateria. A bateria de lítio 18650 precisa de um determinado padrão.
1. O significado do pacote de bateria 18650 em série e paralelo
Bateria 18650 em série: Quando várias baterias de lítio 18650 são conectadas em série, a tensão do pacote de bateria é o total de toda a tensão da bateria, mas a capacidade permanece inalterada.
Diagrama Esquemático da Conexão 18650-4S
Bateria 18650 em paralelo: Se você conectar várias baterias de lítio 18650 em paralelo, poderá obter mais energia. A conexão paralela da bateria de lítio mantém a tensão constante, enquanto a capacidade aumenta. A capacidade total é a soma da capacidade total de todas as baterias de lítio individuais.

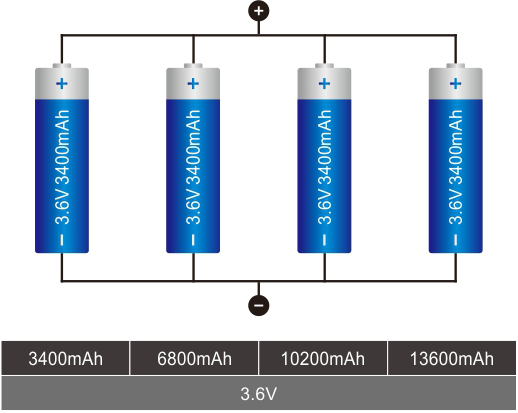

Diagrama Esquemático da Conexão 18650-4P
Conexão em série e paralela da bateria 18650: o método de conexão em série e em paralelo é conectar várias baterias de lítio em série e, em seguida, conectar os conjuntos de baterias em paralelo. Não só melhora a tensão de saída, mas também a capacidade.

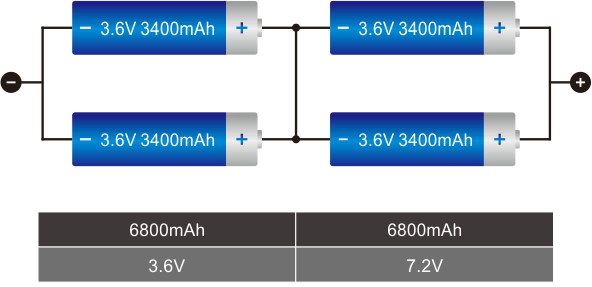

Diagrama de conexão 18650-2S2P
2. Precauções para conexão em série e paralela da bateria de lítio 18650
- Conexão em série e paralela de baterias de lítio precisa de correspondência de célula de bateria.
Padrões de correspondência de bateria de lítio: voltagem≤10mV resistência ≤5mΩ capacidade≤20 mA - Bateria com a mesma voltagem
- Baterias diferentes têm tensões diferentes. Depois de ser conectada em paralelo, a bateria de alta tensão carrega a bateria de baixa tensão, o que consome energia e pode causar acidentes.
- Bateria com a mesma capacidade
- Conecte baterias com diferentes capacidades em série. Por exemplo, a mesma bateria pode ser diferente do grau de envelhecimento. Baterias com capacidade pequena descarregam totalmente primeiro, depois a resistência interna aumenta. Você também precisa usar a mesma bateria se conectar em série. Caso contrário, após conectar baterias com capacidades diferentes em série (por exemplo, a mesma bateria pode ser diferente no grau de envelhecimento), as baterias com capacidade pequena irão descarregar totalmente primeiro, então a resistência interna aumentará.
- Neste momento, as baterias com grande capacidade irão descarregar através da resistência interna das baterias com pequena capacidade e, a seguir, farão a carga reversa. Desta forma, a tensão na carga será bastante reduzida, a bateria não funcionará e a bateria de grande capacidade é apenas equivalente à bateria de pequena capacidade. O uso de longo prazo pode causar acidentes.
3. Características do pacote de bateria de lítio 18650
- A bateria requer um alto grau de consistência (capacidade, impedância interna, tensão, curva de descarga, ciclo de vida).
- O ciclo de vida da bateria é inferior ao de uma única bateria.
- Baterias diferentes têm tensões diferentes. Depois de ser conectada em paralelo, a bateria de alta tensão carrega a bateria de baixa tensão, o que consome energia e pode causar acidentes.
- Precisa ser usado sob condições limitadas (incluindo carregamento, descarga de corrente, modo de carregamento, temperatura, etc.)
- Depois que a bateria de lítio for formada, a tensão e a capacidade da bateria aumentarão muito, portanto, ela deve ser protegida. Ele também precisa de monitoramento de equilíbrio de carga, temperatura, tensão e sobrecorrente.
- O pacote de bateria precisa atender aos requisitos de design de tensão e capacidade.
